建筑工程檢測儀器是常見的測量?jī)x器，是工程建設檢測的設計規劃、施工及運營管理環節開展測量工作所經常用到的多種定向、測距、測角、測高、測圖以及攝影測量等領域的儀器設備。本文主要闡述一體式鋼筋掃描儀的使用方法及注意事項。

一體式鋼筋掃描儀是一款手持無損檢測設備，可對混凝土結構內部的鋼筋進行檢測。能夠準確檢測出混凝土內部鋼筋的保護層厚度，內部鋼筋的位置，走向，分布情況，能檢測出鋼筋的直徑。本儀器開發生產依據JGJ-T152-2008混凝土中鋼筋檢測技術規程。本儀器在厚度檢測、剖面檢測、網格檢測時自動儲存檢測數據（厚度和間距等信息），保證檢測數據能夠得到有效保證，可以通過查看/回放檢測數據記錄。本儀器可以通過無線藍牙和USB傳輸數據，減少了手動輸入工作量。

一體式鋼筋掃描儀適用標準：

1. GB -50010-2010《混凝土結構設計規范》

2. GB 50204-2002《混凝土結構工程施工質量驗收規范》

3. GB/T50344-2008《建筑結構檢測技術標準》

4. JGJ/T152-2008《混凝土中鋼筋檢測技術規程》

5. DB11/T365-2006《電磁感應法檢測鋼筋保護層厚度和鋼筋直徑技術規程》

外觀：

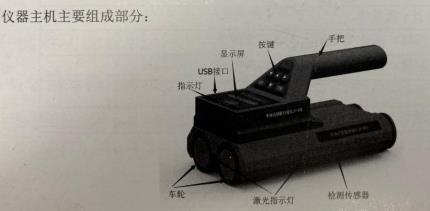

主機組成：

性能特點：

檢測結果直觀顯示（保護層厚度、鋼筋間距、鋼筋數量）

可進行波形檢測（一次性可測量5.5米），方便分析鋼筋情況

通過瞄準框可以準確定位鋼筋位置和兩根鋼筋中間的位置

自動存儲標定值（特殊情況下需要再次標定）

厚度檢測、剖面檢測、網格掃描均無邊界掃描，增大了測量范圍值

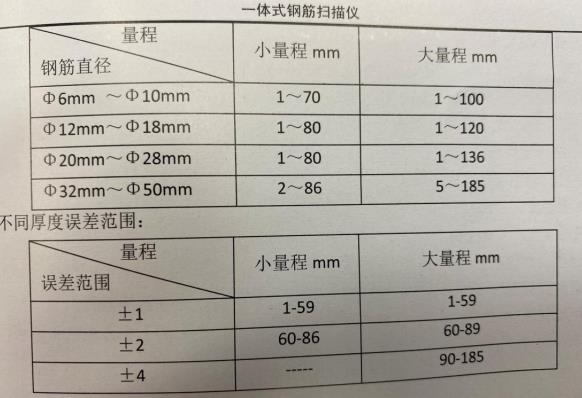

儀器技術指標：

儀器標定：

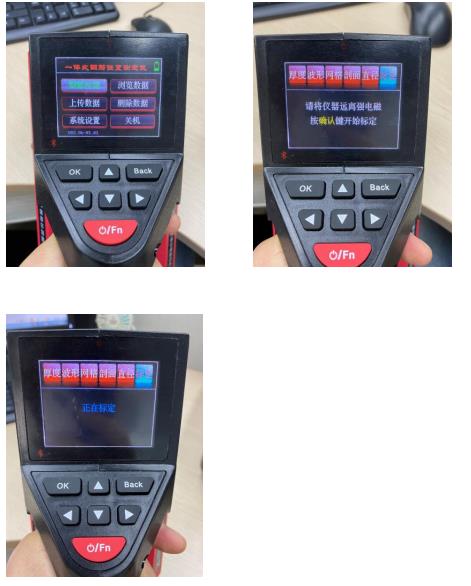

儀器在出廠時已經進行標定，在不同環境中，環境干擾情況不同，可能需要重新進行標定校正。在主界面通過“左右”健選擇標定界面，點擊“OK、確定健”健進行標定。在儀器標定時，務必避免強磁場干擾，離金屬物至少0.5米遠。每次標定后都會保存標定值，一般情況不需要標定（特殊測量情況除外）

厚度檢測：

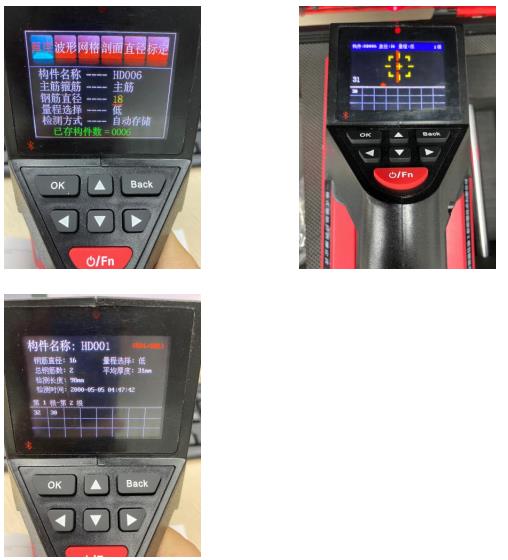

在檢測之前需要對必要的參數進行設置（如構件的名稱、主筋箍筋、鋼筋直徑、量程選擇）構件名稱每次測量之后都會自動增加；主筋還是箍筋它不影響檢測結果，僅作為檢測參數；鋼筋直徑就設置相對應的直徑大��；量程選擇一般低量程，對于鋼筋比較稀疏，保護層厚度大的選擇高量程。

1. 選擇需要測量的構件及部位

2. 設置好測量參數

3. 開始測量

4. 數據查看

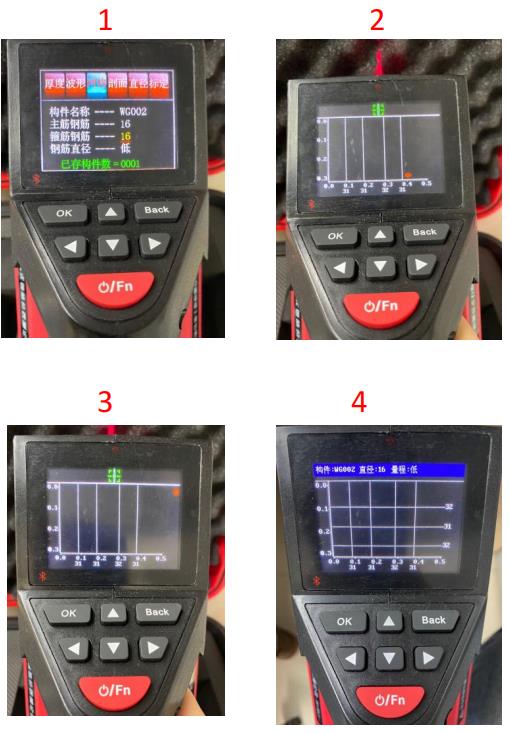

波形檢測：

同樣重復厚度檢測時的步驟設置相對應的參數值

1. 選擇需測量的構件及部位

2. 設置參數

3. 開始測量（最大能測量5.5米）

4. 數據查看

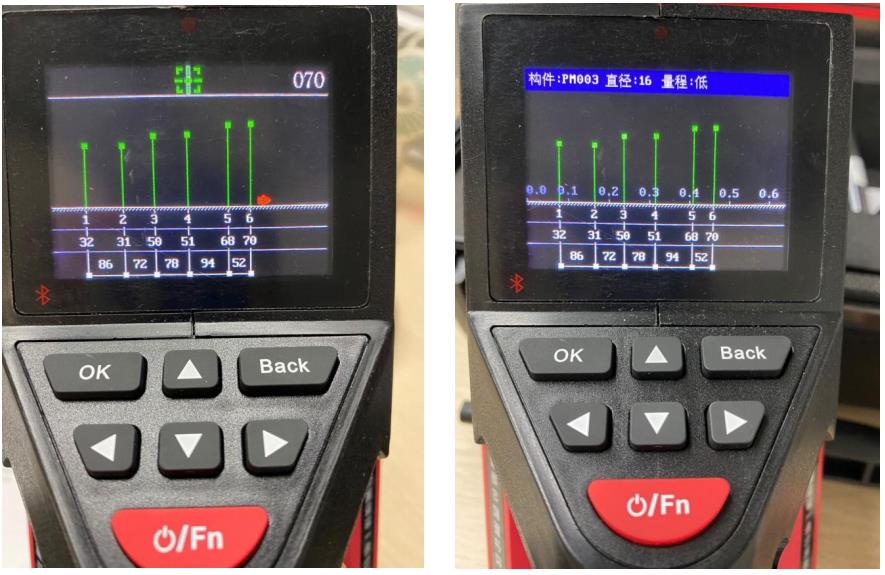

網格掃描：

同樣重復之前的動作設置相對應的參數，與之前不同的是網格掃描是對與板鋼筋進行掃描，就會有X、Y軸兩個方向的鋼筋直徑參數，同時需要明確樓板X、Y軸的走向。

1. 選擇構件及部位（明確X、Y軸）

2. 設置相對應的參數

3. 開始測量（先對X軸進行檢測，檢測完之后，按“向下”健進行Y軸檢測，直到檢測完成

4. 數據查看

剖面檢測：

1. 選擇構件及部位

2. 設置參數

3. 開始測量

4. 數據查看

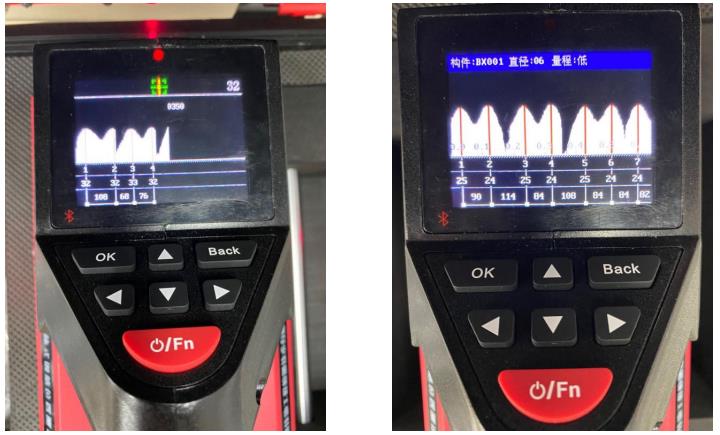

屏幕上的紅色箭頭代表儀器當前的位置，在屏幕下方會顯示鋼筋保護層厚度，鋼筋的數量，兩根相鄰鋼筋的間距信息，綠色小點能直接反應鋼筋厚度的分布情況。

直徑檢測：

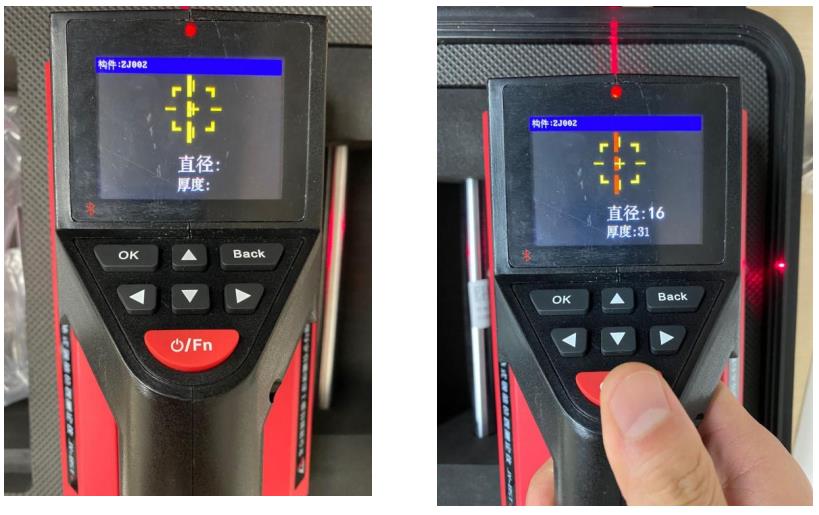

向同一個方向移動小車，但小車靠近鋼筋時出現黃色瞄準框，此時需要緩慢移動小車，瞄準框和中心線重合，中心線會變成紅色，紅色指示燈變亮，并發出滴滴聲，表示檢測到鋼筋；此時停止小車移動，讓小車停在鋼筋上方，按Fn健開始計算鋼筋直徑。

注意：當檢測出鋼筋直徑與設計值相差較大時應重新標定重復測量

軟件分析：

1. 軟件下載安裝

2. 數據傳輸（儀器連接USB接口到電腦上，打開分析軟件，點擊“USB傳輸” ，即可完成數據傳輸至電腦上

3. 選擇查看項，查看數據分析

4. 輸出Word、Excel、圖像形成分析報告

注意事項

1.選擇或者處理測試面；測試面不夠平整 會造成誤判，所以測試時應選擇光滑平整的測試

面，或者進行處理，或者在被測表面放置一塊已知厚度的平整薄板，將測試結果減去薄板

厚度即為實際保護層厚度。

2.確定鋼筋位置和走向：根據設計資料或經驗確定鋼筋走向，如果無法確定，應在兩個正交

方向多點掃描，以確定鋼筋位置和走向。

3.檢測保護層厚度：弄清鋼筋的分布及走向后，選擇測試點應該避開周圍鋼筋的影響，設置

好鋼筋直徑，將探頭沿垂直于鋼筋軸線方向向被測鋼筋勻速移動，即可測出被測鋼筋的保

護層厚度。

4.檢測鋼筋直徑：弄清鋼筋的分布及走向后，選擇測試點應該避開周圍鋼筋的影響，根據儀

器信號值提示確定待測鋼筋準確位置，然后將探頭平行放置在待測鋼筋的正上方，按下儀

器的相應按鍵即可。

5.網格掃描；將探頭和路徑測量裝置組合后分別沿某一測面的水平和垂直方向移動探頭。
