適用范圍：適用于鋼筋混凝土用普通熱軋帶肋鋼筋和細(xì)晶粒熱軋帶肋鋼筋，不適用于成品鋼材再次軋制成的再生鋼筋及余熱處理鋼筋。

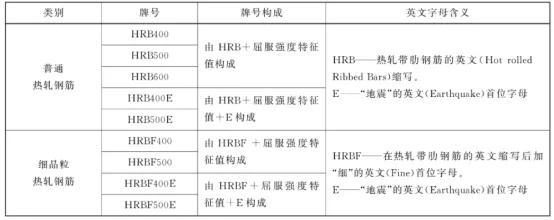

分類、牌號(hào)

鋼筋按取得強(qiáng)度特征值分為400、500、600級(jí)。（針對(duì)拉伸試驗(yàn)中下屈服強(qiáng)度以及規(guī)定塑性延伸強(qiáng)度RP0.2）

（HRB只是布氏硬度的簡(jiǎn)化符號(hào)，并不是熱軋鋼的代號(hào)。之所以用HRB來(lái)衡量其硬度，是因?yàn)槠溆捕鹊投�韌性好）

普通熱軋帶肋鋼筋和細(xì)晶粒熱軋鋼筋的兩者力學(xué)性能以及化學(xué)成分規(guī)范上的要求并無(wú)區(qū)別，故我們可以認(rèn)為他們的工程用途上沒(méi)有太大區(qū)別。

不同直徑的鋼筋對(duì)應(yīng)的公稱橫截面積以及理論值重量見下圖

從這個(gè)表中我們可以看出我們鋼筋的直徑基本是偶數(shù)，只有25mm是奇數(shù)。橫截面積、理論重量是保留4位有效數(shù)字。我們也可以根據(jù)圓的面積πR2來(lái)計(jì)算，π的話我建議取5位有效數(shù)字：3.1415 。在建筑材料中，鋼材的密度一般是按照7.85g/cm3 。

鋼筋直徑的測(cè)量的話 可以參照下圖

d1為鋼筋內(nèi)徑。

技術(shù)要求

鋼筋實(shí)際重量與理論重量的允許偏差應(yīng)符合規(guī)范要求

鋼筋的冶煉方法

鋼應(yīng)采用轉(zhuǎn)爐或電弧爐冶煉，必要時(shí)可采用爐外精煉。

（1、轉(zhuǎn)爐煉鋼(converter steelmaking)是以鐵水、廢鋼、鐵合金為主要原料，不借助外加能源，靠鐵液本身的物理熱和鐵液組分間化學(xué)反應(yīng)產(chǎn)生熱量而在轉(zhuǎn)爐中完成煉鋼過(guò)程。

2、電弧爐煉鋼通過(guò)石墨電極向電弧煉鋼爐內(nèi)輸入電能，以電極端部和爐料之間發(fā)生的電弧為熱源進(jìn)行煉鋼的方法。

3、爐外精煉將轉(zhuǎn)爐、平爐或電爐中初煉過(guò)的鋼液移到另一個(gè)容器中進(jìn)行精煉的煉鋼過(guò)程，也叫"二次煉鋼"。）

牌號(hào)和化學(xué)成分

鋼筋牌號(hào)及化學(xué)成分應(yīng)符合下圖

交貨形式

鋼筋通常按直條交貨，

力學(xué)性能

鋼筋的下屈服強(qiáng)度R。、抗拉強(qiáng)度R.、斷后伸長(zhǎng)率A.最大力總延伸率A。等力學(xué)性能特征值應(yīng)符合表6的規(guī)定。表6所列各力學(xué)性能特征值,除R°eL/REL可作為交貨檢驗(yàn)的最大保證值外,其他力學(xué)特征值可作為交貨檢驗(yàn)的最小保證值。

交貨形式

鋼筋通常按直條交貨，

力學(xué)性能

鋼筋的下屈服強(qiáng)度R。、抗拉強(qiáng)度R.、斷后伸長(zhǎng)率A.最大力總延伸率A。等力學(xué)性能特征值應(yīng)符合表6的規(guī)定。表6所列各力學(xué)性能特征值,除R°eL/REL可作為交貨檢驗(yàn)的最大保證值外,其他力學(xué)特征值可作為交貨檢驗(yàn)的最小保證值。

7.4.2 公稱直徑28 mm~40 mm各牌號(hào)鋼筋的斷后伸長(zhǎng)率A可降低1%;公稱直徑大于40 mm各牌號(hào)鋼筋的斷后伸長(zhǎng)率A可降低2%。

7.4.3對(duì)于沒(méi)有明顯屈服強(qiáng)度的鋼筋,下屈服強(qiáng)度特征值REL應(yīng)采用規(guī)定塑性延伸強(qiáng)度Rp0.2,

7.4.4 伸長(zhǎng)率類型可從A或Agt中選定， 但仲裁檢驗(yàn)時(shí)應(yīng)采用Agt.

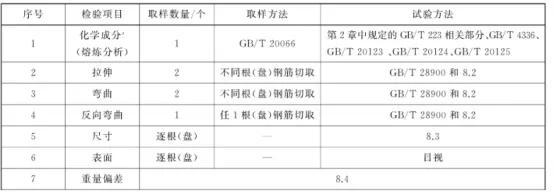

取樣規(guī)則

7.5工藝性能

7.5.1彎曲性能

鋼筋應(yīng)進(jìn)行彎曲試驗(yàn)。按表7規(guī)定的彎曲壓頭直徑彎曲180°后，鋼筋受彎曲部位表面不得產(chǎn)生裂紋。

7.4.2 公稱直徑28 mm~40 mm各牌號(hào)鋼筋的斷后伸長(zhǎng)率A可降低1%;公稱直徑大于40 mm各牌號(hào)鋼筋的斷后伸長(zhǎng)率A可降低2%。

7.4.3對(duì)于沒(méi)有明顯屈服強(qiáng)度的鋼筋,下屈服強(qiáng)度特征值REL應(yīng)采用規(guī)定塑性延伸強(qiáng)度Rp0.2,

7.4.4 伸長(zhǎng)率類型可從A或Agt中選定， 但仲裁檢驗(yàn)時(shí)應(yīng)采用Agt.

7.5工藝性能

7.5.1彎曲性能

鋼筋應(yīng)進(jìn)行彎曲試驗(yàn)。按表7規(guī)定的彎曲壓頭直徑彎曲180°后，鋼筋受彎曲部位表面不得產(chǎn)生裂紋。

8.2 拉伸、彎曲、反向彎曲試驗(yàn)

8.2.1拉伸、彎曲、反向彎曲試驗(yàn)試樣不允許進(jìn)行車削加工。

8.2.2計(jì)算鋼筋強(qiáng)度用截面面積采用表2所列公稱橫截面面積。

8.2.3反向彎曲試驗(yàn)，先正向彎曲90° ,把經(jīng)正向彎曲后的試樣在100 C士10 C溫度下保溫不少于30min,經(jīng)自然冷卻后再反向彎曲20°。兩個(gè)彎曲角度均應(yīng)在保持載荷時(shí)測(cè)量。當(dāng)供方能保證鋼筋經(jīng)人工時(shí)效后的反向彎曲性能時(shí),正向彎曲后的試樣亦可在室溫下直接進(jìn)行反向彎曲。

7.5.2.4反向彎曲試驗(yàn)的彎曲壓頭直徑比彎曲試驗(yàn)相應(yīng)增加一個(gè)鋼筋公稱直徑。

8.4 重量偏差的測(cè)量

8.4.1 測(cè)量鋼筋重量偏差時(shí)，試樣應(yīng)從不同根鋼筋上截取,數(shù)量不少于5支,每支試樣長(zhǎng)度不小于500 mm。長(zhǎng)度應(yīng)逐支測(cè)量,應(yīng)精確到1 mm。測(cè)量試樣總重量時(shí)，應(yīng)精確到不大于總重量的1%。

8.4.2鋼筋實(shí)際重量 與理論重量的偏差按式(2)計(jì)算:

9.3.2組 批規(guī)則

9.3.2.1鋼筋 應(yīng)按批進(jìn)行檢查和驗(yàn)收,每批由同一牌號(hào)、同一爐罐號(hào)、同- -規(guī)格的鋼筋組成。每批重量通常不大于60t。超過(guò)60t的部分,每增加40 t(或不足40t的余數(shù)),增加一個(gè)拉伸試驗(yàn)試樣和-個(gè)彎曲試驗(yàn)試樣。

9.3.2.2允許由同一牌號(hào)、同- -冶煉方法、同一澆注方法的不同爐罐號(hào)組成混合批,但各爐罐號(hào)含碳量之差不大于0.02%,含錳量之差不大于0.15%�；旌吓�的重量不大于60 t。
